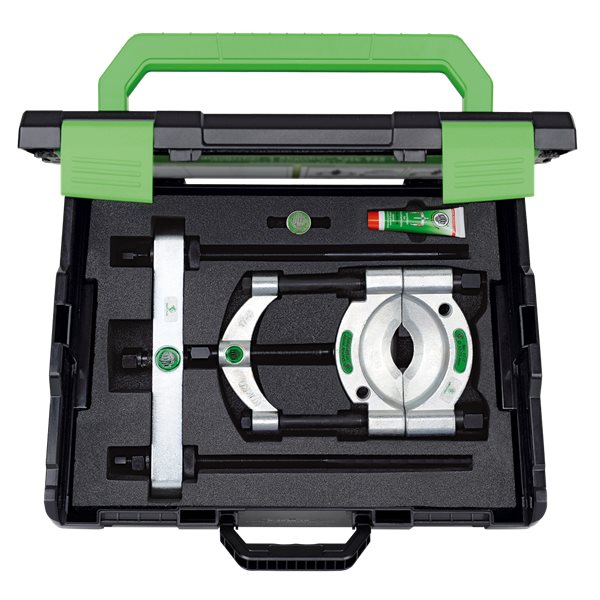

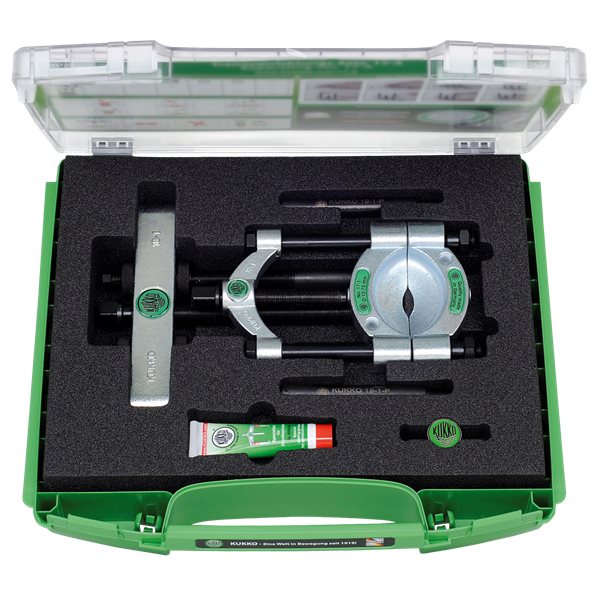

Kukko Trennvorrichtungs-Satz mit Schnellspanndruckspindel

Beschreibung

• 4-teiliger Satz, mit je einer Trenn- und Abziehvorrichtung sowie einem Paar Verlängerungen.
• Mit Schnellspann-Druckspindel.
• Die scharfen Schneiden ermöglichen das Abziehen bündig aufliegender Teile, wo Abzughaken unanwendbar sind.
• Die keilförmigen Trennbacken werden unter das abzuziehende Bauteil fixiert.
• Die großen Auflageflächen schonen das abzuziehende Teil.
• Bedienungsanleitung im Deckel.
• Sichere Aufbewahrung im Spezialschaum.
• Persönlicher KUKKO-Chip-Code.

Anwendung

• Zum Abziehen von Kugellagern, Rollenlagern, Innenringen und anderen bündig aufsitzenden Teilen, wenn für Abzughaken nicht ausreichend Platz vorhanden ist.

Vorteil

• Einfache Handhabung, da die Trennbacken mit nur einer Druckspindel schnell und zentrisch gespannt werden.
• Höchste Stabilität beim Abziehen, da Trennvorrichtung und Abziehvorrichtung fest miteinander verschraubt werden.
• Praxisgerechte Zusammenstellung für den universellen Einsatz.
• Vollständigkeit mit einem Blick überschaubar.
• Nahezu alle Bauteile als Ersatzteil lieferbar, zeitsparende Bestellung durch Nummerierung.
• Bausatz im bewährten KUKKO-i-Boxx-System.

Arbeitsweise

• Die keilförmigen Trennbacken werden unter das abzuziehende Bauteil fixiert.
• Das Vorspannen der Trennbacken erfolgt durch gleichmäßiges Anziehen der Muttern auf den Seitenbolzen.
• Das Bauteil durch das Anziehen der Schnellspanndruckspindel trennen.
• Zum schonenden Abziehen empfindlicher Teile werden die ebenen Flächen der Trennmesser eingesetzt. Dadurch ergibt sich eine große Auflagefläche, die das Verkanten verhindert.
• Zum Abziehen müssen die Zugbolzen der Abziehvorrichtung in die Trennvorrichtung geschraubt werden.
• Hinweis: Die Spanntiefe kann mit den im Satz enthaltenen Verlängerungen erhöht werden.
• Das Abziehen erfolgt durch Anziehen der Spindel gegen das Wellenende.

Sicherheitshinweis

• Bei mehreren abzuziehenden Teilen immer schrittweise abziehen. Niemals mehrere Teile gleichzeitig abziehen.
• Die Auflageflächen der Trennmesser müssen komplett unter dem abzuziehenden Teil sitzen.
• Verwenden Sie keine elektrischen oder pneumatischen Kraft- oder Schlagschrauber.
• Unfallschutzplane erforderlich.
• Schutzbrille tragen.
