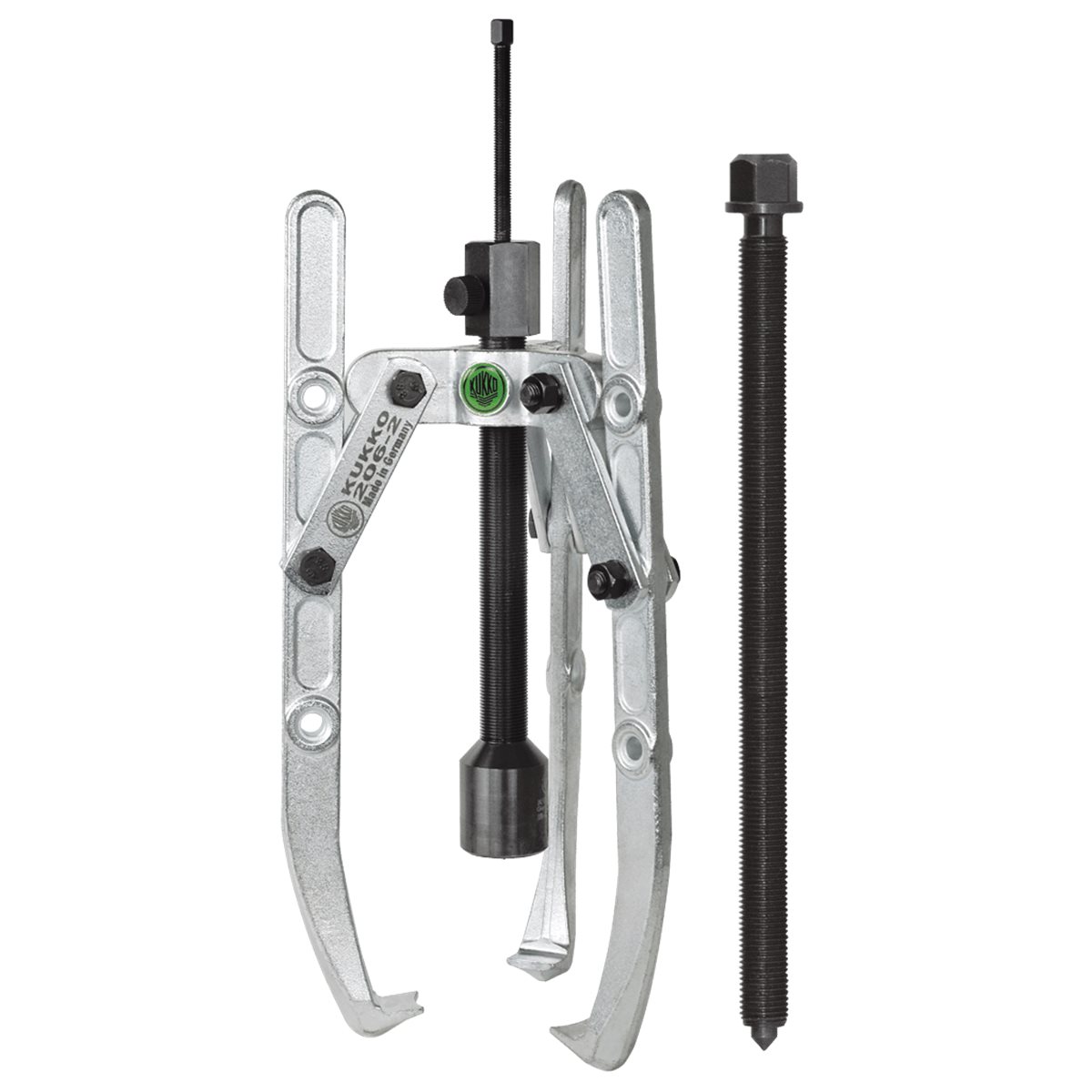

Kukko 3-armiger Abzieher mit schwenkbaren Haken, verstellbarer Tiefe, Hydraulikspindel

Beschreibung

• Schwenkbare Standard-Abzughaken.
• Die Dreiarmigkeit garantiert gleichmäßige Lastenverteilung und dadurch besonders sicheren Halt am abzuziehenden Teil.
• Hydraulische und mechanische Spindel.
• Fetthydraulik.
• Gewalztes Gewinde ist spezialbeschichtet.

Anwendung

• Zum Abziehen von besonders festsitzender Lagern, Zahnrädern, Scheiben etc.

Vorteil

• Leichtes und kontrolliertes Abziehen besonders festsitzender Teile.
• Je größer die Abziehkraft, desto stärker der Griff der Abzughaken an dem abzuziehenden Werkstück.
• Universell einsetzbar durch Verstellmöglichkeit der Spanntiefe.
• Bund des Spindelkopfs verhindert das Abrutschen des Schlüssels.
• Nahezu alle Bauteile als Ersatzteil lieferbar, zeitsparende Bestellung durch Nummerierung.

Arbeitsweise

• 1.Die seitliche Schraube lösen und die Kappe vom Spindelkörper abschrauben.
• 2. Den Spindelkörper von unten in die Traverse einschrauben, bis der Spindelkörper ca. 60 mm aus der Traverse herausragt.
• 3. Die Kappe auf den Spindelkörper schrauben und die seitliche Schraube festziehen.
• 4. Vor dem Gebrauch prüfen, ob die Druckspindel weit genug aus der Kappe geschraubt ist, sodass sich der Hydraulikkolben in der Ausgangsposition im Hydraulikzylinder befindet.
• 5. Durch Betätigung der oberen Spindel mittels Drehmomentschlüssel wird der für das Abziehen erforderliche Druck aufgebaut.
• 6. Nach Beendigung des Abziehvorgangs Zurücksetzung des Kolbens in Ausgangsposition.
• Das abzuziehende Teil, z.B. ein Zahnrad, eine Riemenscheibe oder ein Kugellager wird von außen gegriffen. Durch das Anziehen der Spindel und dem daraus resultierenden Druck, wird das abzuziehende Teil von der Welle gelöst.

Sicherheitshinweis

• Bei mehreren abzuziehenden Teilen immer schrittweise abziehen. Niemals mehrere Teile gleichzeitig abziehen.
• Die Auflageflächen der Abzughaken müssen komplett und gerade unter dem abzuziehenden Teil sitzen.
• Verwenden Sie keine elektrischen oder pneumatischen Kraft- oder Schlagschrauber.
• Unfallschutzplane erforderlich.
• Schutzbrille tragen.
• Max. Drehmoment beachten.

Baureihe 206-B
