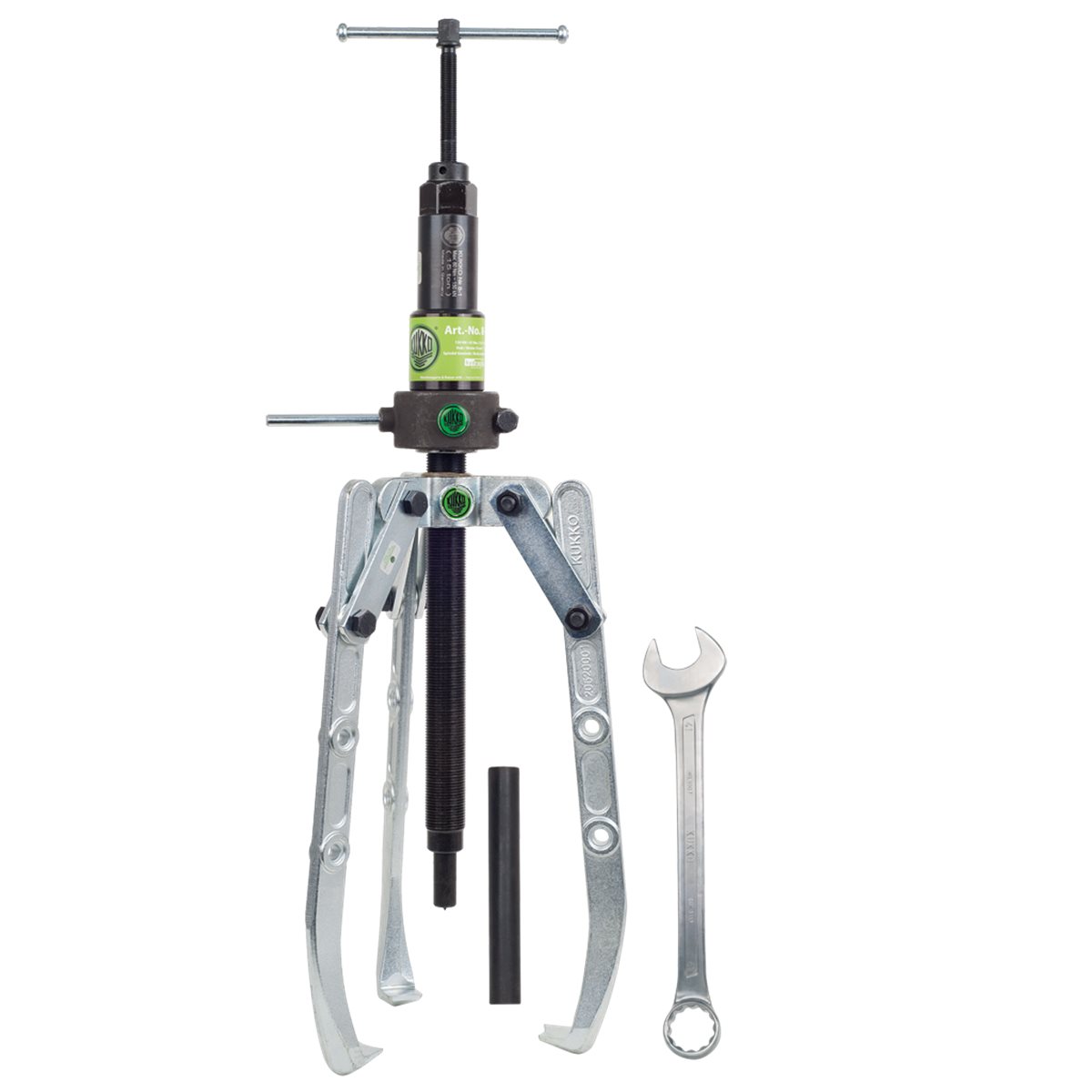

Kukko 209-2-B 3-Arm Abzieher 500 X 400 mm mit Hydr aul. Spindel 15 Ton Economy Ausführung

Produktinformationen "Kukko 209-2-B 3-Arm Abzieher 500 X 400 mm mit Hydr aul. Spindel 15 Ton Economy Ausführung"

Kukko 209-2-B 3-armiger Universal Abzieher verstellbarer Spanntiefe und Hydraulikspindel



Beschreibung

  • Schwenkbare Standard-Abzughaken.
  • Durch Zweiarmigkeit platzsparendes Arbeiten.
  • Mechanische Spindel.
  • Fetthydraulik.
  • Gewalztes Gewinde ist spezialbeschichtet.

Anwendung

  • Zum Abziehen von besonders festsitzender Lagern, Zahnrädern, Scheiben etc.

Vorteil

  • Leichtes und kontrolliertes Abziehen besonders festsitzender Teile.
  • Je größer die Abziehkraft, desto stärker der Griff der Abzughaken an dem abzuziehenden Werkstück.
  • Universell einsetzbar durch Verstellmöglichkeit der Spanntiefe.
  • Bund des Spindelkopfs verhindert das Abrutschen des Schlüssels.
  • Nahezu alle Bauteile als Ersatzteil lieferbar, zeitsparende Bestellung durch Nummerierung.

Arbeitsweise

  • 1. Die seitliche Schraube lösen und die Kappe vom Spindelkörper abschrauben.
  • 2. Den Spindelkörper von oben in die Traverse einschrauben, bis das Druckstück auf der Welle aufliegt.
  • 3. Obere Spindel in den Hydraulikkörper einschrauben. Hinweis: Kolben muss in Ausgangsposition bleiben!
  • 4. Die Betätigung erfolgt ohne Hilfsmittel von Hand an dem Quergriff. Dieser ist so bemessen, dass das maximal zulässige Drehmoment nicht überschritten werden kann.
  • 5. Nach Beendigung des Abziehvorgangs Zurücksetzung des Kolbens in Ausgangsposition.
  • Das abzuziehende Teil, z.B. ein Zahnrad, eine Riemenscheibe oder ein Kugellager wird von außen gegriffen. Durch das Anziehen der Spindel und dem daraus resultierenden Druck, wird das abzuziehende Teil von der Welle gelöst.

Sicherheitshinweis

  • Bei mehreren abzuziehenden Teilen immer schrittweise abziehen. Niemals mehrere Teile gleichzeitig abziehen.
  • Die Auflageflächen der Abzughaken müssen komplett und gerade unter dem abzuziehenden Teil sitzen.
  • Verwenden Sie keine elektrischen oder pneumatischen Kraft- oder Schlagschrauber.
  • Unfallschutzplane erforderlich.
  • Schutzbrille tragen.
  • Max. Drehmoment beachten.

Art.Nr. EAN
4021176
Spannweite
außen
mm
Spannweite
außen
inch
Spanntiefe
mm
Spanntiefe
inch
Anzahl der
Spanntiefen-
verstellung
Max.
zulässige
Belastung
t
Max.
Drehmoment
Nm
Gewicht
kg
209-2-B 432996 500 19 3/4 225 - 400 8 7/8 - 15 3/4 3 15 45 15.45
