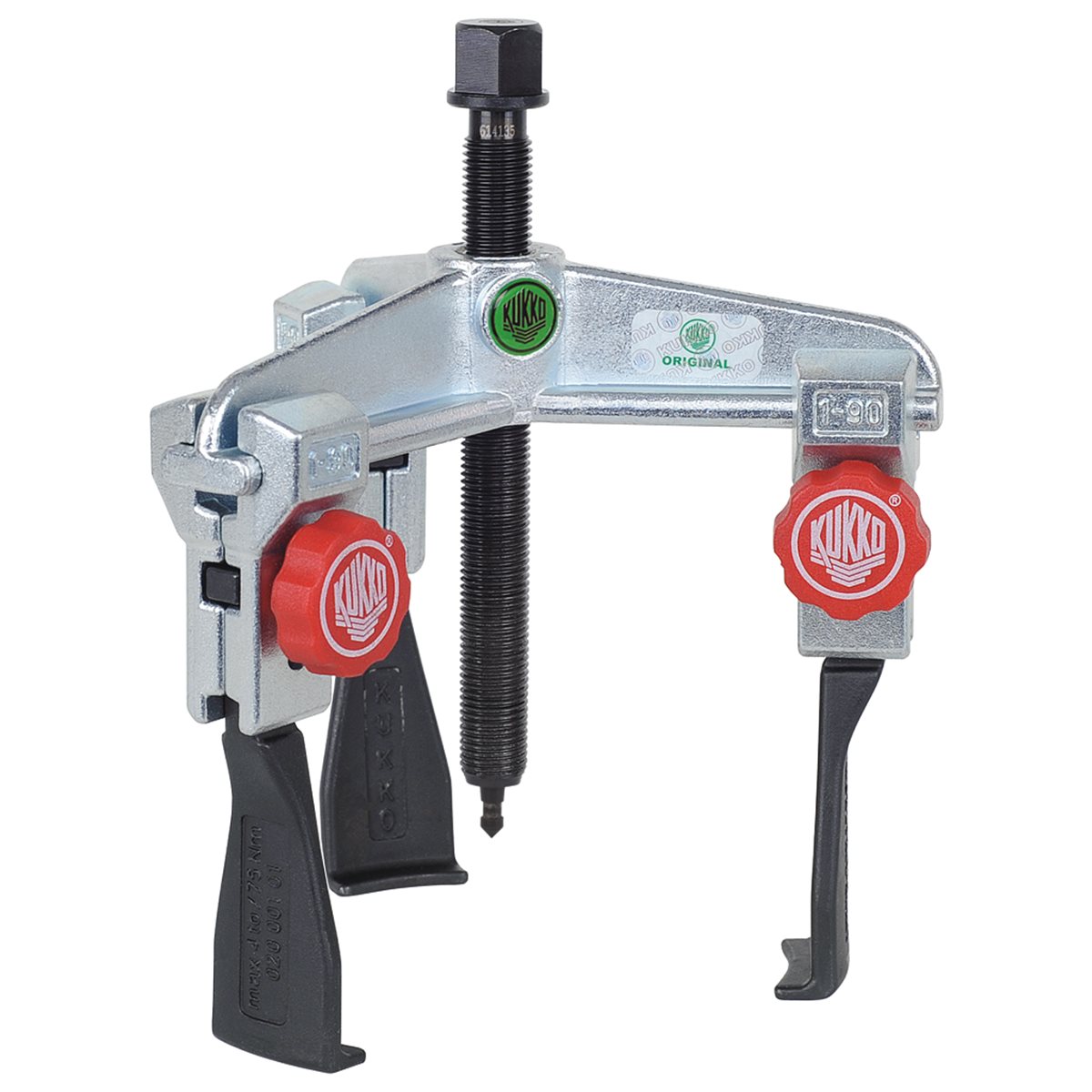

Kukko 3-armiger Universal Abzieher mit schmalen, schnellverstellbaren Abzughaken

Beschreibung

• Schmale Abzughaken mit Schnellverstellung quick adjust.
• In jeder Position, selbst unter Vollbelastung, parallele Abzughaken.
• Auf der Traverse stufenlos verschiebbare Abzughaken.
• Optimale Anpassung der Spindel an die Welle durch 2-seitige Spindelspitze (Kugel und Spitze).
• Mechanische Spindel.
• Gewalztes Gewinde ist spezialbeschichtet.
• Die Dreiarmigkeit garantiert gleichmäßige Lastenverteilung und dadurch besonders sicheren Halt am abzuziehenden Teil.
• Ist um das abzuziehende Teil herum nicht genügend Freiraum, so empfehlen wir einen 2-armigen Abzieher Baureihe 20+S für optimale Lastverteilung.

Anwendung

• Zum Abziehen von Lagern, Zahnrädern, Scheiben etc. für enge und schlecht zugängliche Zwischenräume.

Vorteil

• Die schmalen Abzughaken eignen sich für enge, schlecht zugängliche Stellen.
• Ermöglicht durch die Handstellrändel ein schnelles Lösen und Verschieben der Abzughaken auf der Traverse, ohne Schraubenschlüssel.
• Optional umrüstbar auf verschiedene Abzughakentypen und variable Spanntiefe durch Abzughakenverlängerungen.
• Durch Umdrehen der Abzughaken als Außen- und Innenabzieher verwendbar.
• Auch zum Abziehen asymmetrischer Werkstücke geeignet.
• Bund des Spindelkopfs verhindert das Abrutschen des Schlüssels.
• Nahezu alle Bauteile als Ersatzteil lieferbar, zeitsparende Bestellung durch Nummerierung.
• Hinweis: Druckstücke der Baureihe 600-17 sind eine gute Ergänzung, wenn die Welle hohl ist und ein abstützen der Spindel nicht möglich ist.

Arbeitsweise

• Das abzuziehende Teil, z.B. ein Zahnrad, eine Riemenscheibe oder ein Kugellager wird von außen gegriffen. Durch das Anziehen der Spindel und dem daraus resultierenden Druck, wird das abzuziehende Teil von der Welle gelöst.
• Bei mittigen Wellen ist der Abzieher zentrisch anzusetzen. Sitzt die Welle nicht mittig, kann bei Abziehern mit parallel laufenden Abzughaken auch asymmetrisch abgezogen werden.

Sicherheitshinweis

• Die Gleitstücke der Abzughaken müssen immer komplett und fest auf der Traverse sitzen.
• Bei mehreren abzuziehenden Teilen immer schrittweise abziehen. Niemals mehrere Teile gleichzeitig abziehen.
• Die Auflageflächen der Abzughaken müssen komplett und gerade unter dem abzuziehenden Teil sitzen.
• Verwenden Sie keine elektrischen oder pneumatischen Kraft- oder Schlagschrauber.
• Unfallschutzplane erforderlich.
• Schutzbrille tragen.

Baureihe 30+S
