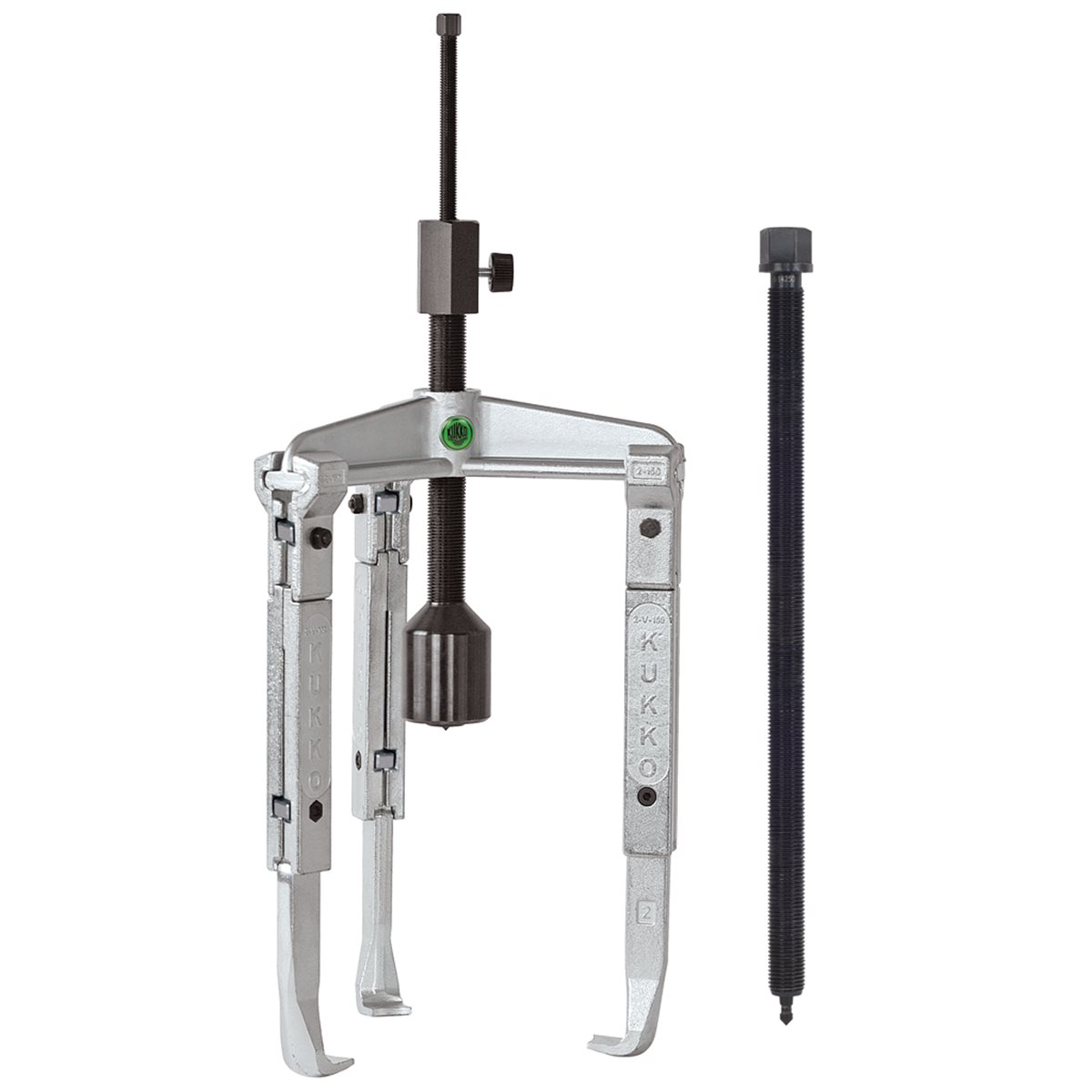

Kukko 3-armiger Universal Abzieher mit verlängerten Haken und Hydraulikspindel

Beschreibung

• Fetthydraulik.
• Verlängerte Standard-Abzughaken.
• In jeder Position, selbst unter Vollbelastung, parallele Abzughaken.
• Auf der Traverse stufenlos verschiebbare Abzughaken.
• Hydraulische und mechanische Spindel.
• Gewalztes Gewinde ist spezialbeschichtet.
• Die Dreiarmigkeit garantiert gleichmäßige Lastenverteilung und dadurch besonders sicheren Halt am abzuziehenden Teil.

Anwendung

• Zum Abziehen von besonders festsitzenden Lagern, Zahnrädern, Scheiben etc.

Vorteil

• Leichtes und kontrolliertes Abziehen besonders festsitzender Teile.
• Bei mechanischer Verwendung optional umrüstbar auf verschiedene Abzughakentypen.
• Variable Spanntiefe durch Abzughakenverlängerungen, optional erhältlich bis Abziehergröße -30.
• Durch Umdrehen der Abzughaken als Außen- und Innenabzieher verwendbar.
• Auch zum Abziehen asymmetrischer Werkstücke geeignet.
• Bund des Spindelkopfs verhindert das Abrutschen des Schlüssels.
• Nahezu alle Bauteile als Ersatzteil lieferbar, zeitsparende Bestellung durch Nummerierung.
• Hinweis: Druckstücke der Baureihe 600-17 sind eine gute Ergänzung, wenn die Welle hohl ist und ein abstützen der Spindel nicht möglich ist.

Arbeitsweise

• Bei mittigen Wellen ist der Abzieher zentrisch anzusetzen. Sitzt die Welle nicht mittig, kann bei Abziehern mit parallel laufenden Abzughaken auch asymmetrisch abgezogen werden.
• Montageanleitung der Hydraulikspindel: 1.Die seitliche Schraube lösen und die Kappe vom Spindelkörper abschrauben.
• 2. Den Spindelkörper von unten in die Traverse einschrauben, bis der Spindelkörper ca. 60 mm aus der Traverse herausragt.
• 3. Vor der Anwendung prüfen, ob die Druckspindel weit genug aus der Kappe geschraubt ist, sodass sich der Hydraulikkolben in der Ausgangsposition im Hydraulikzylinder befindet.
• 4. Durch Betätigung der oberen Spindel, mittels Drehmomentschlüssel, wird der für das Abziehen erforderliche Druck aufgebaut.
• 5. Nach Beendigung des Abziehvorgangs, Zurücksetzung des Kolbens in Ausgangsposition, durch Zurückdrehen der Spindel.

Sicherheitshinweis

• Die Gleitstücke der Abzughaken müssen immer komplett und fest auf der Traverse sitzen.
• Bei mehreren abzuziehenden Teilen immer schrittweise abziehen. Niemals mehrere Teile gleichzeitig abziehen.
• Die Auflageflächen der Abzughaken müssen komplett und gerade unter dem abzuziehenden Teil sitzen.
• Max. Drehmoment beachten.
• Verwenden Sie keine elektrischen oder pneumatischen Kraft- oder Schlagschrauber.
• Unfallschutzplane erforderlich.
• Schutzbrille tragen.

Baureihe 30-B
