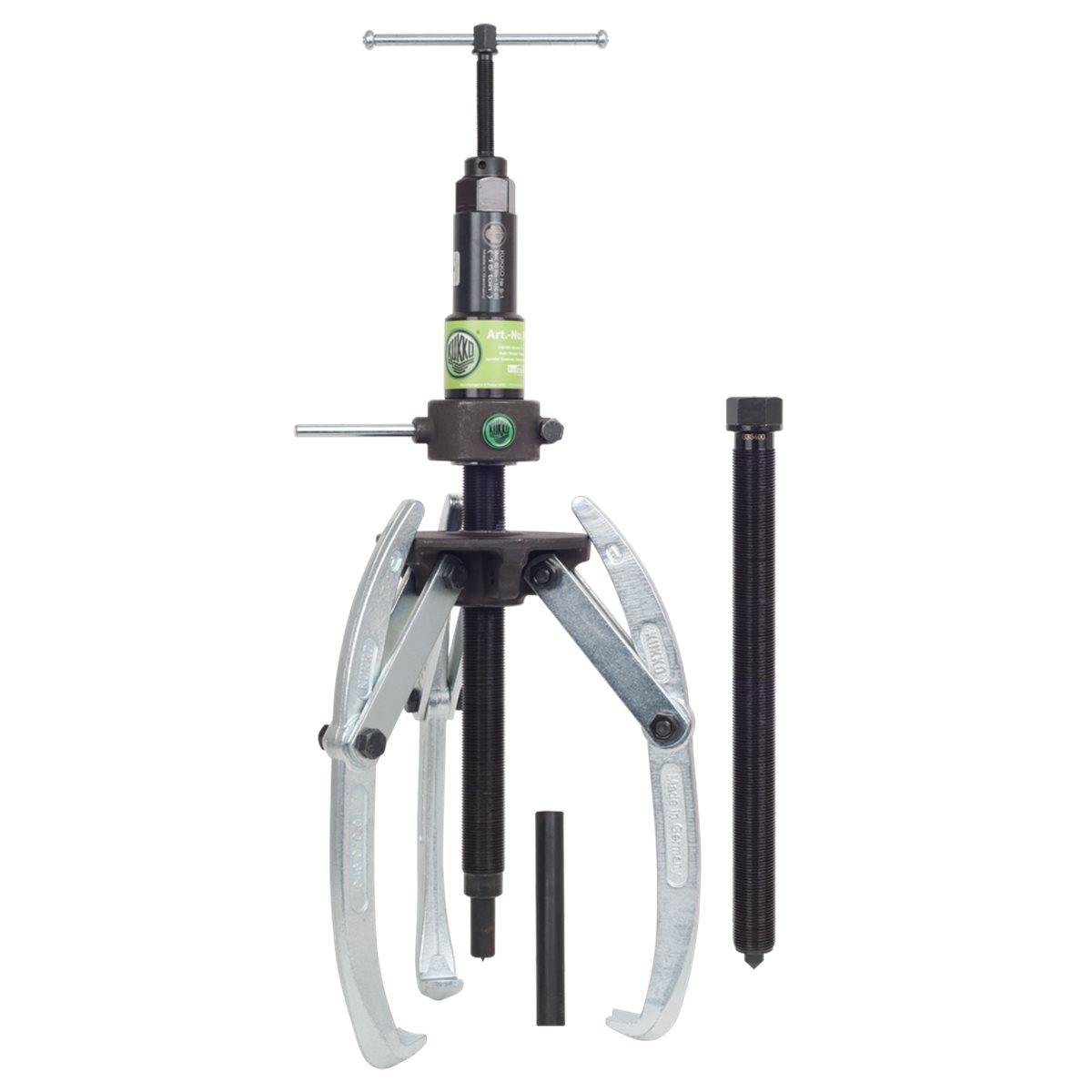

Kukko 3-armiger Universal Abzieher mit schwenkbaren Haken und Hydraulikspindel

Beschreibung

• Fetthydraulik.
• Schwenkbare Standard-Abzughaken.
• Durch Zweiarmigkeit platzsparendes Arbeiten.
• 2- und 3-armige Kombi-Traverse.
• Hydraulische Spindel und mechanische Spindel.
• Gewalztes Gewinde ist spezialbeschichtet.
• Ist um das abzuziehende Teil herum nicht genügend Freiraum, so empfehlen wir einen 2-armigen Abzieher Baureihe 46

Anwendung

• Zum Abziehen von besonders festsitzenden Lagern, Zahnrädern, Scheiben etc.

Vorteil

• Kombi-Abzieher können sowohl 3-armig wie 2-armig verwendet werden.
• Je größer die Abziehkraft, desto stärker der Griff der Abzughaken an dem abzuziehenden Werkstück.
• Bund des Spindelkopfs verhindert das Abrutschen des Schlüssels.
• Nahezu alle Bauteile als Ersatzteil lieferbar, zeitsparende Bestellung durch Nummerierung.

Arbeitsweise

• Das abzuziehende Teil, z.B. ein Zahnrad, eine Riemenscheibe oder ein Kugellager wird von außen gegriffen. Durch das Anziehen der Spindel und dem daraus resultierenden Druck, wird das abzuziehende Teil von der Welle gelöst.
• Montageanleitung der Hydraulikspindel: 1.Die seitliche Schraube lösen und die Kappe vom Spindelkörper abschrauben.
• 2. Den Spindelkörper von oben in die Traverse einschrauben, bis das Druckstück auf der Welle aufliegt.
• 3. Obere Spindel in den Hydraulikkörper einschrauben. Hinweis: Kolben muss in Ausgangsposition bleiben!
• 4. Die Betätigung erfolgt ohne Hilfsmittel von Hand an dem Quergriff. Dieser ist so bemessen, dass das maximal zulässige Drehmoment nicht überschritten werden kann.
• 5. Nach Beendigung des Abziehvorgangs Zurücksetzung des Kolbens in Ausgangsposition.

Sicherheitshinweis

• Bei mehreren abzuziehenden Teilen immer schrittweise abziehen. Niemals mehrere Teile gleichzeitig abziehen.
• Max. Drehmoment beachten.
• Die Auflageflächen der Abzughaken müssen komplett und gerade unter dem abzuziehenden Teil sitzen.
• Verwenden Sie keine elektrischen oder pneumatischen Kraft- oder Schlagschrauber.
• Unfallschutzplane erforderlich.
• Schutzbrille tragen.

Baureihe 47
