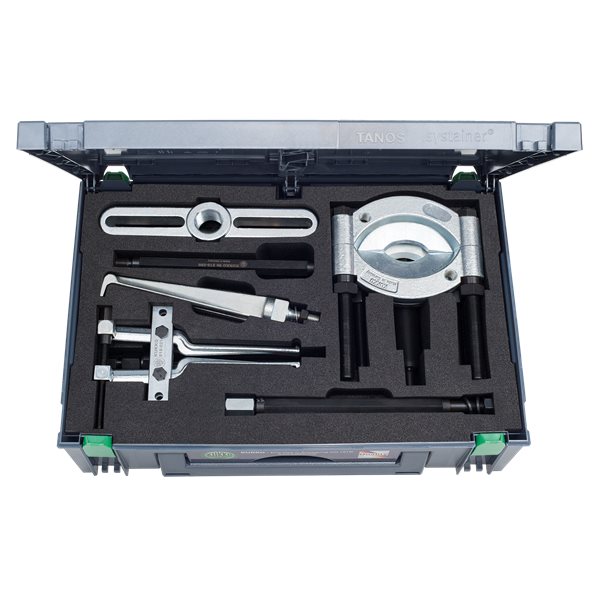

Kukko Hydraulischer Lagerab- und Ausziehsatz

Beschreibung

• Modellreihe ist im Baukastensystem aufgebaut.
• Abzieher haben die gleiche, hydraulische Spindel.
• Gewalztes Gewinde ist spezialbeschichtet.
• Leicht austauschbare, vielfach kombinierbare Einzelteile.
• Sichere Aufbewahrung im Spezialschaum.

Anwendung

• Zum Abziehen und Innenausziehen von Kugellagern, Rollenlagern, Innenringen und anderen bündig aufsitzenden Teilen, wenn für Abzughaken nicht ausreichend Platz vorhanden ist.

Vorteil

• Geringer Kraftaufwand für eine hohe Abziehleistung.
• Axial arbeitende Hubkolben dreht sich in der Hydraulik-Spindel nicht mit.
• Spindelverlängerungen ermöglichen ein schnelles Anpassen an die unterschiedlichsten Anforderungen.
• Lieferbar sind komplette, hydraulische Abzieher, Einzelteile und Sätze.
• Vollständigkeit mit einem Blick überschaubar.
• KUKKO-L-Boxx-System passend zu den Systemen namhafter Hersteller.

Arbeitsweise

• Trennmesser:
• 1. Die keilförmigen Trennbacken werden unter das abzuziehende Bauteil fixiert.
• 2. Das Vorspannen der Trennbacken erfolgt durch gleichmäßiges Anziehen der Muttern auf den Seitenbolzen.
• 3. Zum schonenden Abziehen empfindlicher Teile werden die ebenen Flächen der Trennmesser eingesetzt. Dadurch ergibt sich eine große Auflagefläche, die das Verkanten verhindert.
• 4. Vor dem Einsatz obere Spindel zurückschrauben.
• 5. Druckstück auf den Druckbolzen stecken.
• 6. Hydraulische Spindel in die Traverse der Trennvorrichtung schrauben, bis die Spindel auf der Welle anliegt.
• 7. Durch Betätigung der oberen Spindel wird der Druck aufgebaut.
• 8. Spindelverlängerungen auf den Druckbolzen stecken, falls die Länge nicht ausreicht.
• 9. Druckstück kommt dann auf die Spindelverlängerung.
• 10. Zugbolzen können mit dem Werkstück verschraubt oder durch den Einsatz der Schutzkappen in Stützen umgewandelt werden
• 11. Die Arme der Gegenstütze dürfen das auszuziehende Teil nicht blockieren, und es ist darauf zu achten, dass die Arme parallel ausgerichtet sind.
• 12. Durch das Anziehen der Spindel und dem daraus resultierenden Druck, wird das abzuziehende Teil von der Welle gelöst.
• Innenauszieher:
• 1. Den Innenauszieher in die Bohrung des Lagers setzen.
• 2. Durch das Anziehen der seitlichen Mutter mit Hilfe eines Ringschlüssels die Arme des Innenausziehers spreizen. Hierbei ist darauf zu achten, dass die Arme fest unter dem Lagerinnenring sitzen.
• 3. Zum Abziehen wird die Spindel in die Gegenstütze geschraubt.
• 4. Gegenstütze und Innenauszieher mittels Spindel/Adapter verschrauben.
• 5. Zugbolzen können mit dem Werkstück verschraubt oder durch den Einsatz der Schutzkappen in Stützen umgewandelt werden
• 6. Die Arme der Gegenstütze dürfen das auszuziehende Teil nicht blockieren, und es ist darauf zu achten, dass die Arme parallel ausgerichtet sind.
• 7. Durch das Anziehen der Spindel und dem daraus resultierenden Druck, wird das abzuziehende Teil von der Welle gelöst.

Sicherheitshinweis

• Verwenden Sie keine elektrischen oder pneumatischen Kraft- oder Schlagschrauber.
• Unfallschutzplane erforderlich.
• Schutzbrille tragen.
