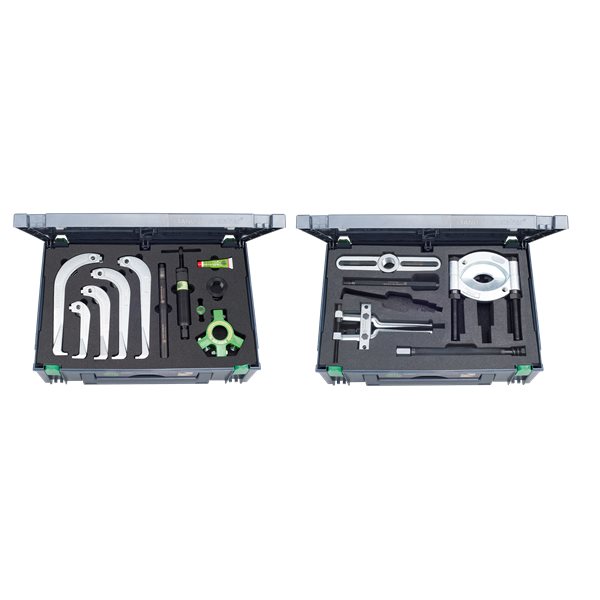

Kukko Hydr. Ab- und Ausziehsatz mit selbstzentrierenden Haken mit Trennvorrichtung

Beschreibung

• Modellreihe ist im Baukastensystem aufgebaut.
• Abzieher haben die gleiche, hydraulische Spindel.
• Gewalztes Gewinde ist spezialbeschichtet.
• Standard Abzughaken.
• Durch Zwei- oder Dreiarmigkeit flexibel im Einsatz.
• Leicht austauschbare, vielfach kombinierbare Einzelteile.
• Sichere Aufbewahrung im Spezialschaum.

Anwendung

• Zum Abziehen, Trennen und Innenausziehen von Lagern, Zahnrädern, Scheiben etc.

Vorteil

• Geringer Kraftaufwand für eine hohe Abziehleistung.
• Axial arbeitende Hubkolben dreht sich in der Hydraulik-Spindel nicht mit.
• Spindelverlängerungen ermöglichen ein schnelles Anpassen an die unterschiedlichsten Anforderungen.
• Lieferbar sind komplette, hydraulische Abzieher, Einzelteile und Sätze.
• Nahezu alle Bauteile als Ersatzteil lieferbar, zeitsparende Bestellung durch Nummerierung.
• Optional umrüstbar auf verschiedene Abzughakenlängen.
• Praxisgerechte Zusammenstellung für den universellen Einsatz.
• Vollständigkeit mit einem Blick überschaubar.

Arbeitsweise

• Aussenabziehen:
• 1. Vor dem Einsatz obere Spindel zurückschrauben.
• 2. Druckstück auf den Druckbolzen stecken.
• 3. Hydraulische Spindel in die Traverse des Abziehers oder Gegenstütze schrauben, bis die Spindel auf der Welle anliegt.
• 4. Das abzuziehende Teil, z.B. ein Zahnrad oder ein Kugellager wird von außen gegriffen.
• 5. Durch Betätigung der oberen Spindel wird der Druck aufgebaut.
• 6. Mit zunehmendem Spindeldruck umklammern die Abzughaken das abzuziehende Teil, mit automatisch größer werdender Kraft.
• 7. Spindelverlängerungen auf den Druckbolzen stecken, falls die Länge nicht ausreicht.
• 8. Druckstück kommt dann auf die Spindelverlängerung.
• Trennen:
• 1. Die keilförmigen Trennbacken werden unter das abzuziehende Bauteil fixiert.
• 2. Das Vorspannen der Trennbacken erfolgt durch gleichmäßiges Anziehen der Muttern auf den Seitenbolzen.
• 3. Zum schonenden Abziehen empfindlicher Teile werden die ebenen Flächen der Trennmesser eingesetzt. Dadurch ergibt sich eine große Auflagefläche, die das Verkanten verhindert.
• 4. Vor dem Einsatz obere Spindel zurückschrauben.
• 5. Druckstück auf den Druckbolzen stecken.
• 6. Hydraulische Spindel in die Traverse der Trennvorrichtung schrauben, bis die Spindel auf der Welle anliegt.
• 7. Durch Betätigung der oberen Spindel wird der Druck aufgebaut.
• 8. Spindelverlängerungen auf den Druckbolzen stecken, falls die Länge nicht ausreicht.
• 9. Druckstück kommt dann auf die Spindelverlängerung.
• 10. Die Arme der Gegenstütze dürfen das auszuziehende Teil nicht blockieren, und es ist darauf zu achten, dass die Arme parallel ausgerichtet sind.
• 11. Durch das Anziehen der Spindel und dem daraus resultierenden Druck, wird das abzuziehende Teil von der Welle gelöst.
• Innenausziehen:
• 1. Den Innenauszieher in die Bohrung des Lagers setzen.
• 2. Durch das Anziehen der seitlichen Mutter mit Hilfe eines Ringschlüssels die Arme des Innenausziehers spreizen. Hierbei ist darauf zu achten, dass die Arme fest unter dem Lagerinnenring sitzen.
• 3. Zum Abziehen wird die Spindel in die Gegenstütze geschraubt.
• 4. Gegenstütze und Innenauszieher mittels Spindel/Adapter verschrauben.
• 5. Zugbolzen können mit dem Werkstück verschraubt oder durch den Einsatz der Schutzkappen in Stützen umgewandelt werden
• 6. Die Arme der Gegenstütze dürfen das auszuziehende Teil nicht blockieren, und es ist darauf zu achten, dass die Arme parallel ausgerichtet sind.
• 7. Durch das Anziehen der Spindel und dem daraus resultierenden Druck, wird das abzuziehende Teil von der Welle gelöst.

Sicherheitshinweis

• Bei mehreren abzuziehenden Teilen immer schrittweise abziehen. Niemals mehrere Teile gleichzeitig abziehen.
• Die Auflageflächen der Abzughaken müssen komplett und gerade unter dem abzuziehenden Teil sitzen.
• Verwenden Sie keine elektrischen oder pneumatischen Kraft- oder Schlagschrauber.
• Unfallschutzplane erforderlich.
• Schutzbrille tragen.
