Proxxon 24400 Präzisions-Drehmaschine PD 400
Produktinformationen "Proxxon 24400 Präzisions-Drehmaschine PD 400"

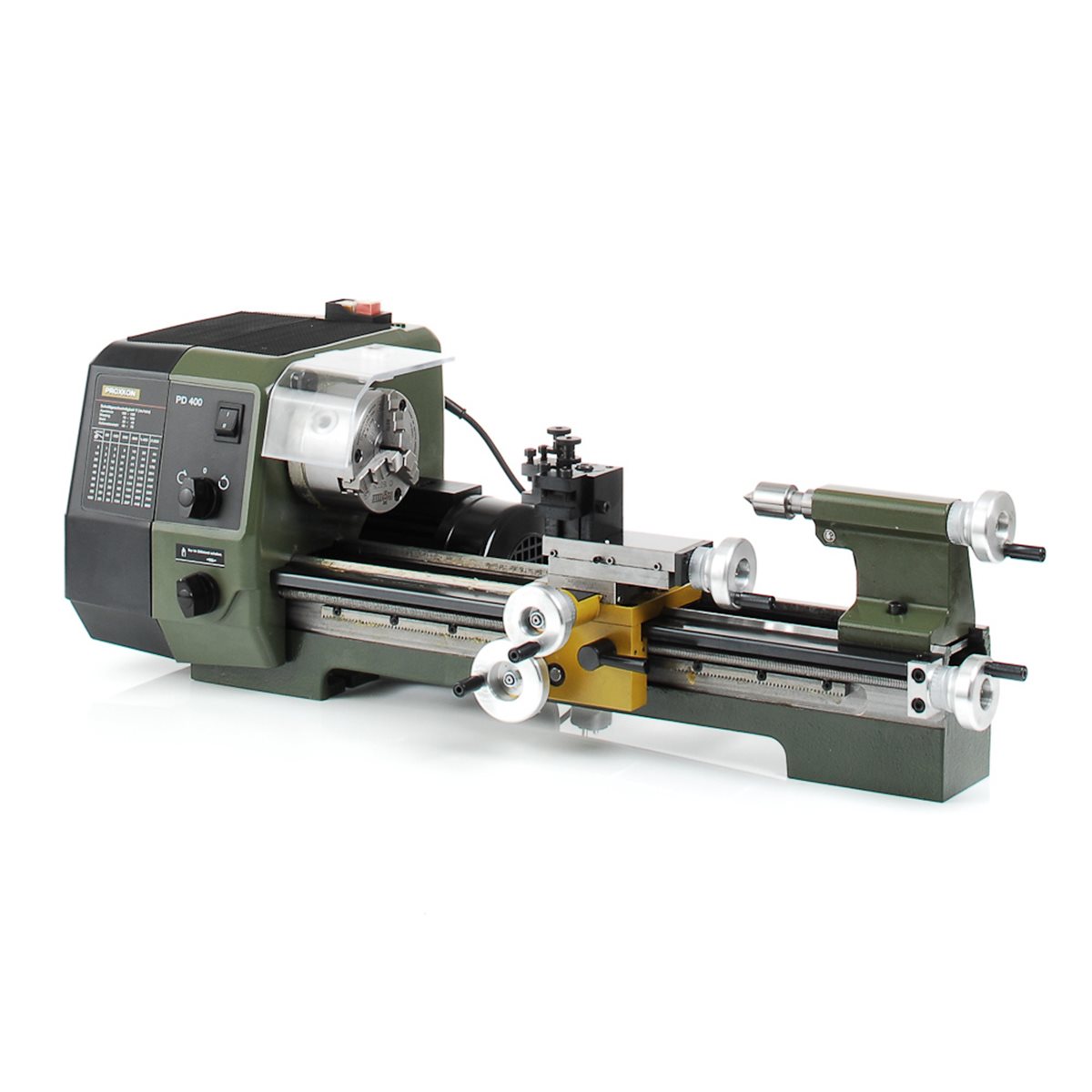

PROXXON 24400 Präzisions-Drehmaschine PD 400
Merkmale:
- das Herzstück eines Systems, vielseitig und ausbaufähig
- in dieser Größenklasse gibt es weltweit wohl nichts Vergleichbares!
- zum Plan-, Längs-, Kegel- und Ausdrehen, Schneiden von Außen- und Innengewinden, Nuten, etc.
- zum Bearbeiten von Stahl, NE-Metall (Alu, Messing etc.)
- schwingungsfreies Arbeiten auch bei höchster Belastung
- reichhaltiges und sinnvolles Zubehör ist lieferbar
- am Bett vorhanden ist bereits eine gefräste Passfläche für die Fräseinrichtung PF 400 (mit Gewindebohrungen)
Technische Daten:
- Spitzenweite 400 mm
- Spitzenhöhe 85 mm
- Maximaler Werkstückdurchmesser über Support 116 mm
- Quer verripptes Maschinenbett aus hochwertigem Grauguss mit geschliffener, "breitbeiniger" Prismenführung:
- besonders wichtig für Fräsarbeiten
- Überdimensionale Hauptspindel (futterseitig) mit 2 nachstellbaren Kegelrollenlagern und MK 3-Aufnahme futterseitig
- Spindeldurchlass 20,5 mm
- Rundlaufgenauigkeit ohne Futter 5/1.000 mm.

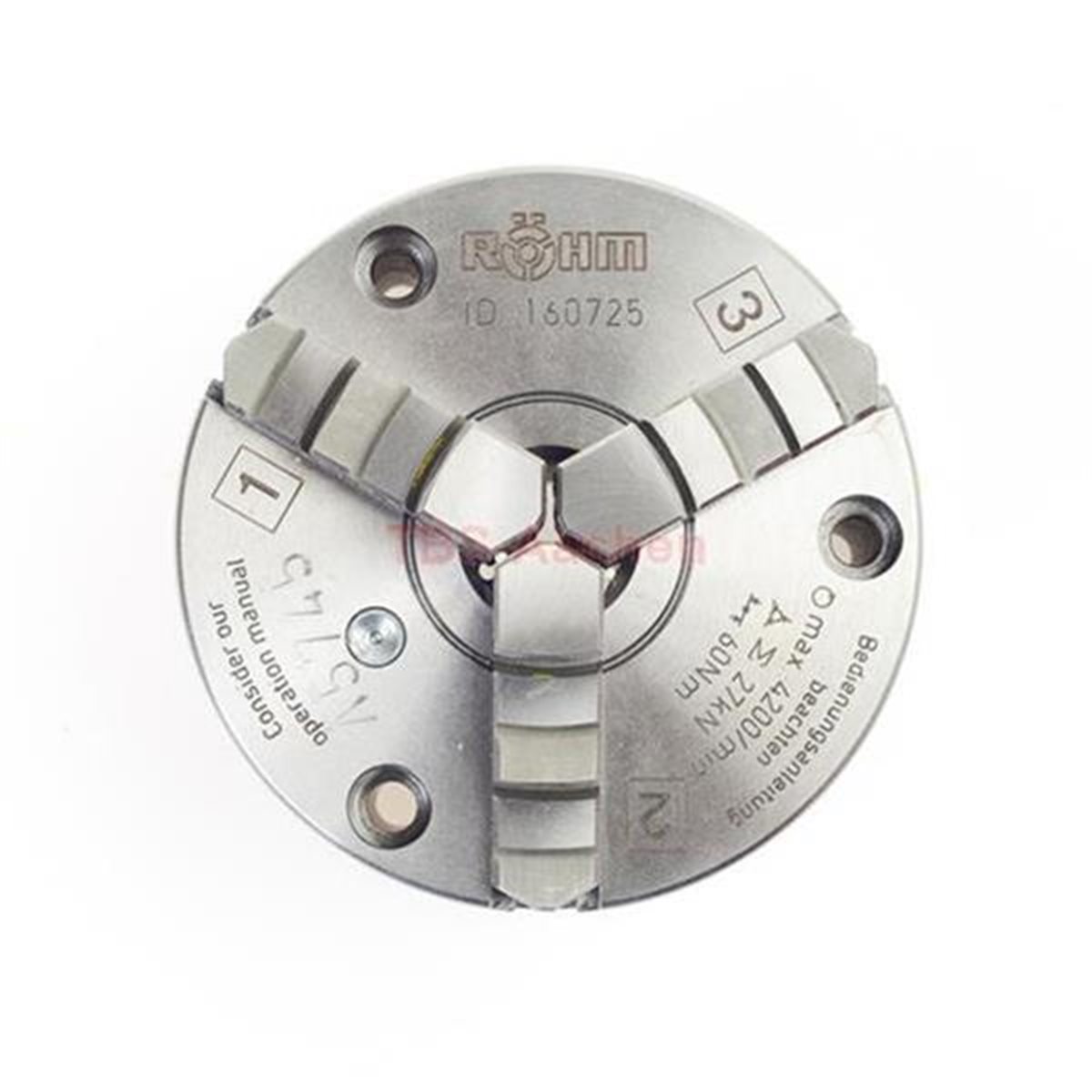

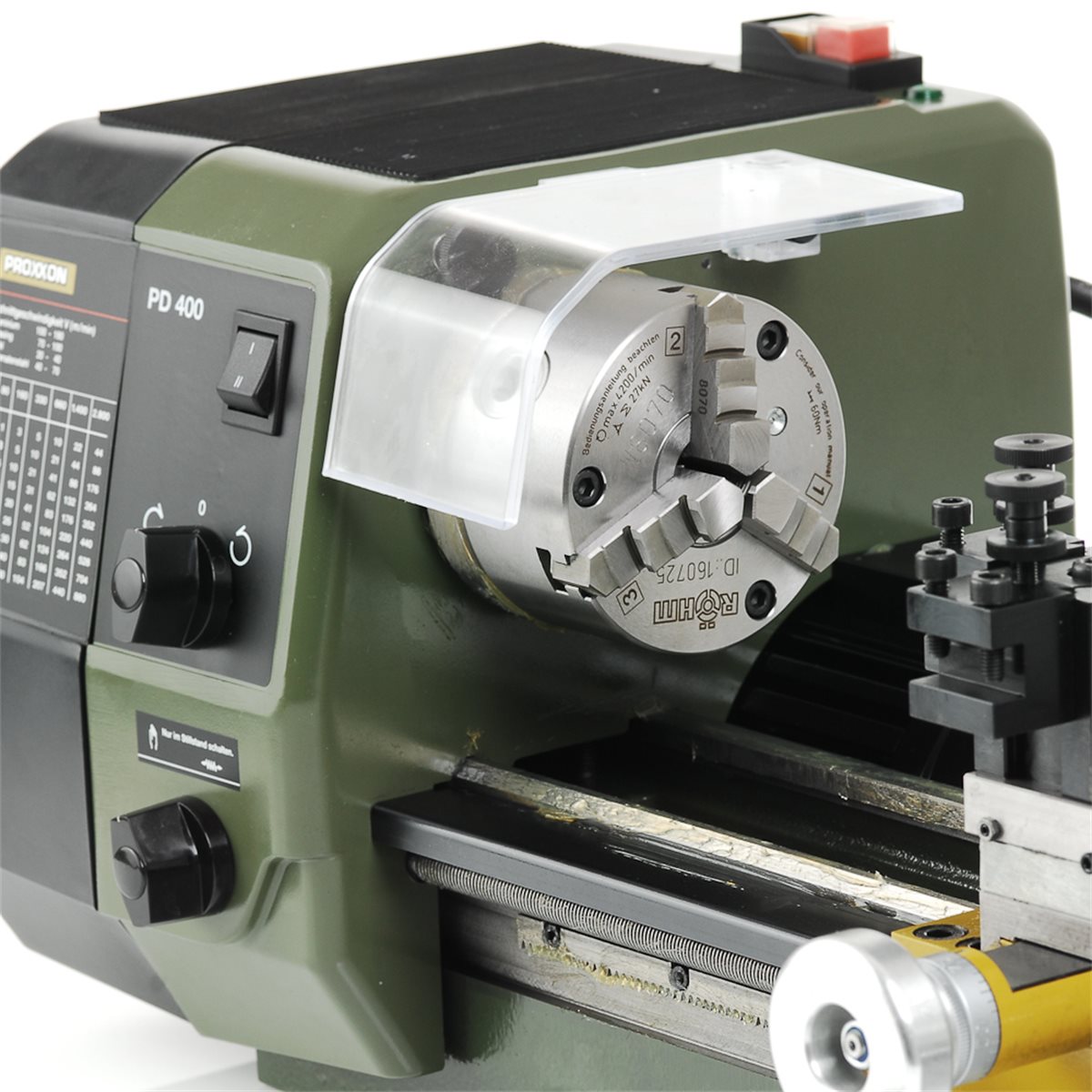

- Präzises Proxxon-3-Backen-Drehfutter mit Ø 100 mm.
- 6 Spindeldrehzahlen durch Umschalten/Umlegen des Riemens:
- Stufe 1: 80 / 330 / 1.400 U/min
- Stufe 2 : 160 / 660 / 2.800 U/min
- Motor mit 550 Watt Abgabeleistung
- Handliche Stellräder (2-teilig), mit justierbarer 0-Position
1 Teilstrich = 0,025 mm - Zuschaltbarer, automatischer Vorschub (wahlweise 0,07 oder 0,14 mm/U)

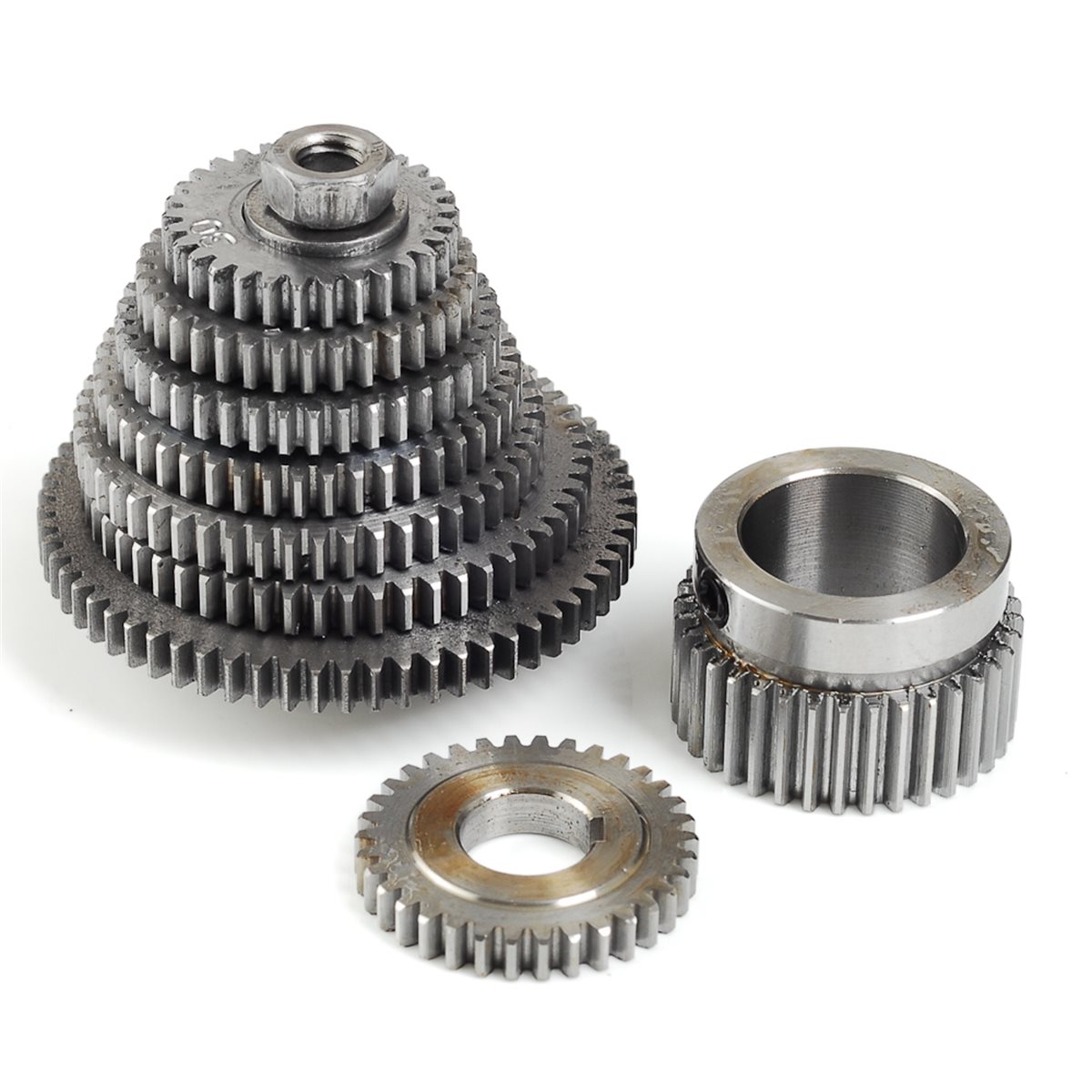

- Integrierte Gewindeschneideinrichtung für Links- und Rechtsgewinde mit Wechselrädern für 19 verschiedene Steigungen (metrisch):
- 0.2 - 0.25 - 0.3 - 0.35 - 0.4 - 0.45 - 0.5 - 0.6 - 0.7 - 0.75 - 0.8 - 0.9 - 1.0 - 1.25 - 1.50 - 1.75 - 2.0 - 2.5 - 3.0 mm
- auch für Zollgewinde von 10 - 48 Gang
- Inkl. mitlaufender Körnerspitze mit MK 2 und 10 mm-Zahnkranzbohrfutter (MK 2, Passung B 12).
- Leitspindel mit Trapezgewinde 12 x 1,5.

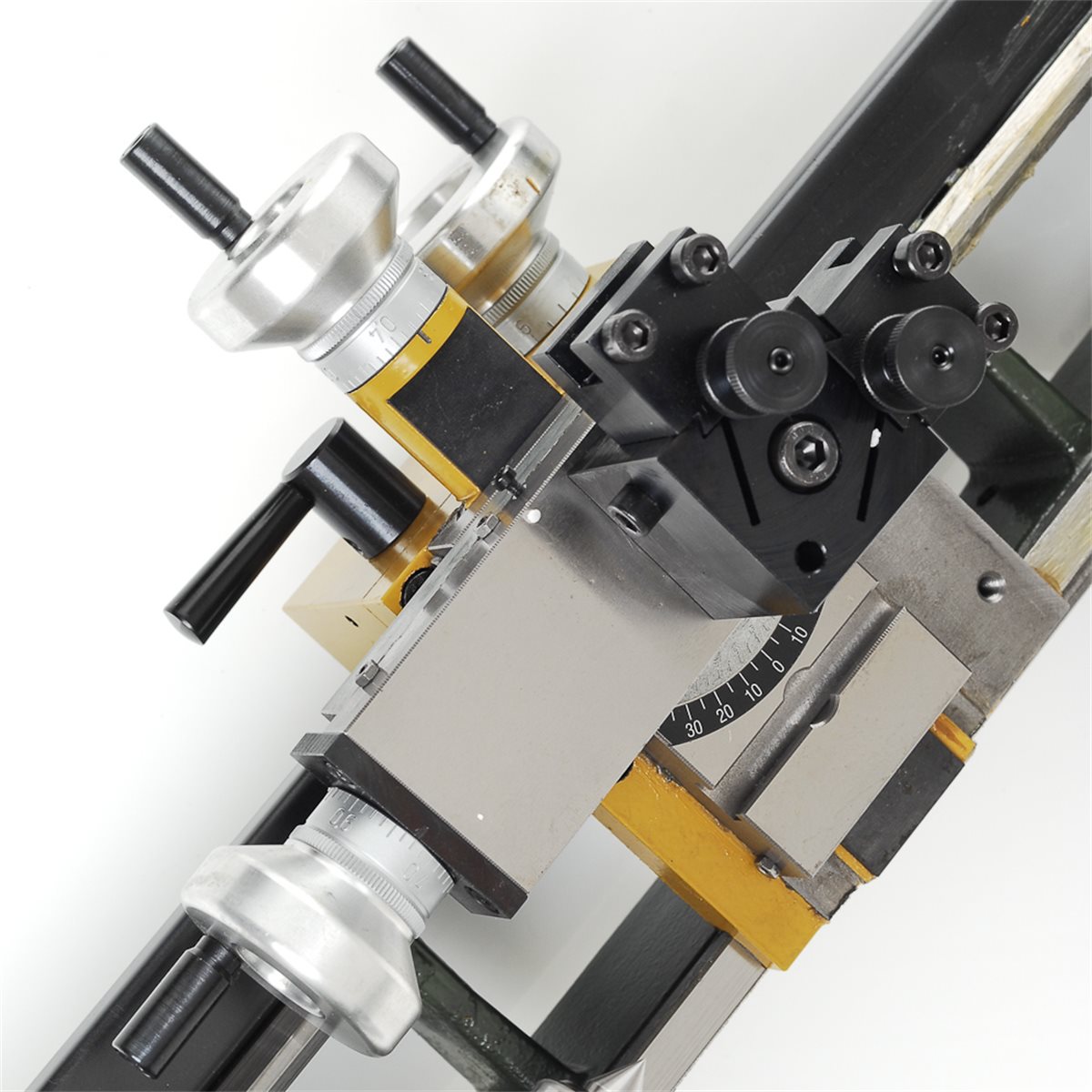

- Verstellweg Querschlitten: 85 mm
- Verstellweg Oberschlitten: 52 mm, schwenkbar zum Kegeldrehen.
- Gradeinteilung bis 45°

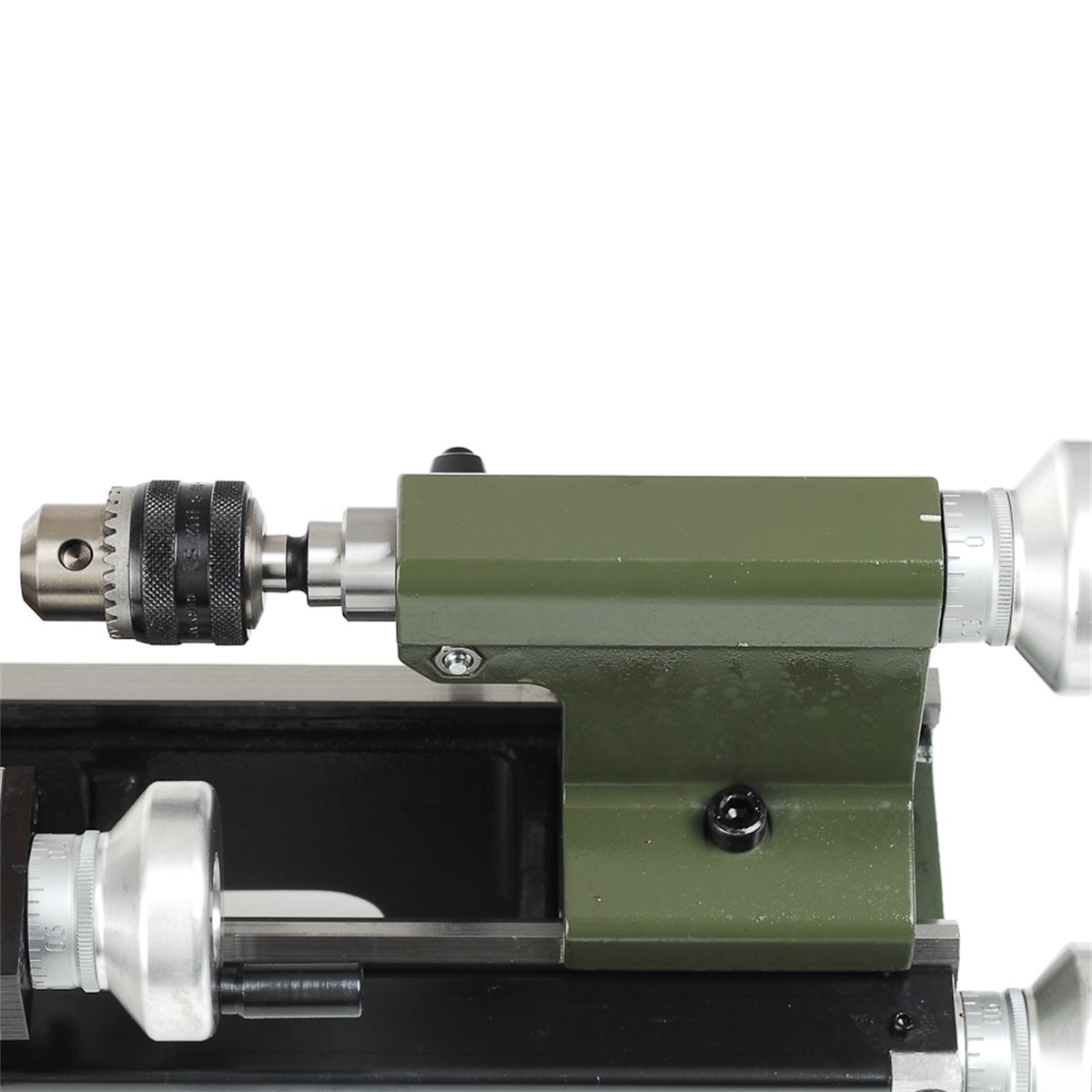

- Reitstockpinole mit Aufnahme MK 2. Ausfahrbar bis 40 mm. Ø 24 mm. Mit Skala.
- Größe des Gerätes: ca. 900 x 400 x 300 mm (L x T x H ).
- Gewicht ca. 45 kg.
- Für Drehstähle 10 x 10 mm.

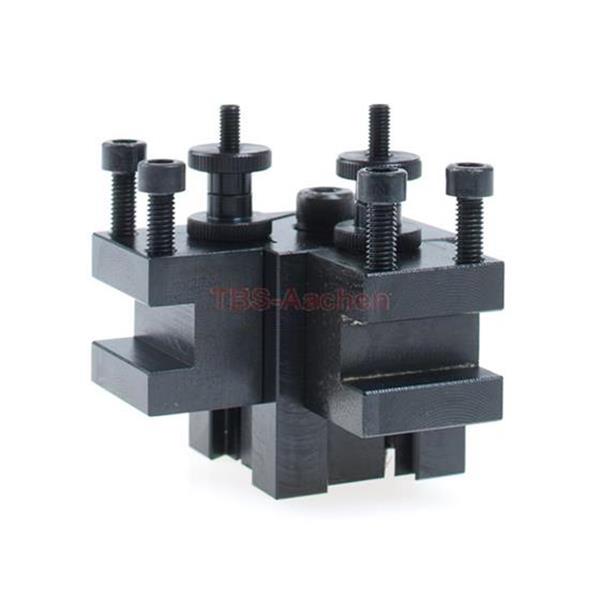

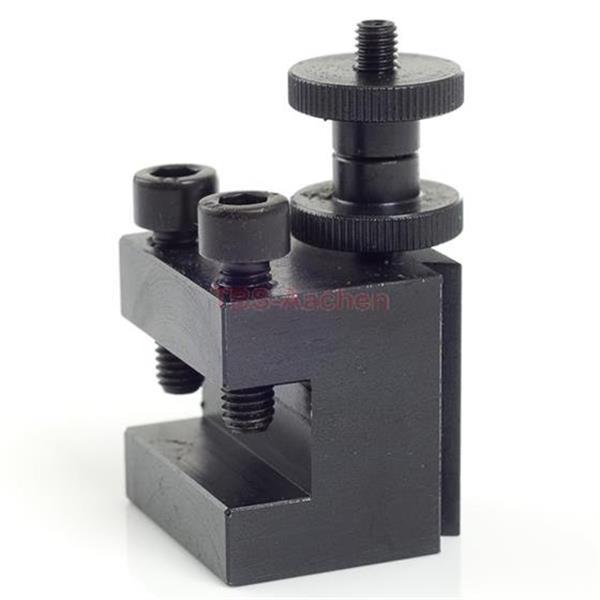

- Zur Grundausstattung gehört ein Mehrfachstahlhalter mit 2 Einsätzen (inkl. verstellbarem Höhenanschlag)
- Bild enthält teilweise Sonderzubehör
